신재생 에너지 사업

  • 물-물 지열원 히트펌프 개발
  • 가변형 소형 히트펌프 개발
  • HP-환기 연계 제품 개발
  • 에너지 관련 정부과제

공기조화설비 사업

  • OAC 설계 및 제작
  • DHF 설계 및 제작
  • IoT 기반 에너지 절감 기술 개발

에너지 융합사업

  • 지열 시스템 설계 및 시공
  • 축열 시스템 설계 및 시공
  • ICT 융합 기술 개발
  • 에너지 효율화 사업

폐기물 자원화 사업

  • 전처리 설비 제작
  • Gasfication 설비 부품 국산화
  • 보급형 소형 처리 설비

ITEM

(Intelligent Thermal Energy & Environment Management)

사업목표

  • 환경을 고려한 지속가능한 에너지 생산 기술 개발
  • 폐기물의 자원화 및 공조기 에너지 절감 기술 개발
  • IoT 기반 기술을 활용한 에너지 시스템 설계 및 에너지의 효율적 활용 기술 개발

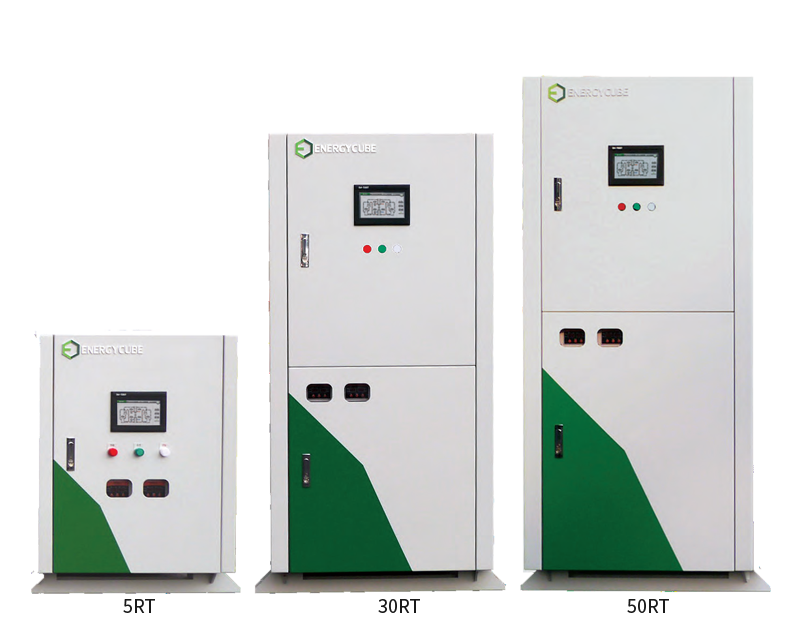

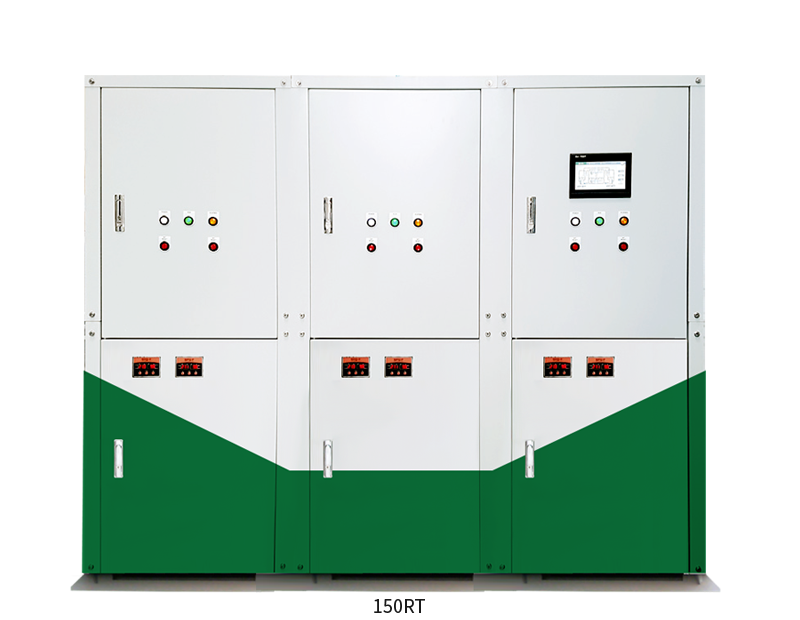

지열 히트펌프제품 LINE-UP

모델명 EQ-30GHS9A EQ-50GHS9A EQ-50GHS9B
[핫가스바이패스]
EQ-150GHS9B
[핫가스바이패스]
냉매 R-410A R-410A R-410A R-410A
용량 냉방 [W] 113,584 200,410 193,366 606,631
냉방 유효전력 [KW] 23.8 36.95 37.80 113.399
난방 [W] 105,842 185,687 194,286 568,091
난방 유효전력 [KW] 29.01 46.11 49.14 142.767
효율 냉방 COP 4.77 5.42 5.12 5.35
난방 COP 530 4.03 3.95 3.98
중량 제품중량 [KG] 920 930 930 2,500
외형치수 [D * W * H]mm 650 * 1450 * 1675 650 * 1600 * 1780 650 * 1600 * 1780 1950 * 1600 * 1776
접속관경 지중 열교환기 [A ] 50 65 65 125
냉온수 열교환기 [A ] 50 65 65 125
압축기 TYPE SCROLL SCROLL SCROLL SCROLL
수량 2 2 2 6
지중열교환기 TYPE PLATE PLATE PLATE PLATE
수량 1 1 1 3
냉각수량[lpm] 360 580 580 1728.6
부하측 열교환기 TYPE PLATE PLATE PLATE PLATE
수량 1 1 1 3
냉각수량[lpm] 348 580 580 1728.6
4WAY 밸브 TYPE ELECTRONIC ELECTRONIC ELECTRONIC ELECTRONIC
수량 2 2 2 6
팽창밸브 TYPE THERMOSTATIC THERMOSTATIC THERMOSTATIC THERMOSTATIC
수량 2 2 2 6
주)
1. 본 사양은 냉방시 열원 입구 25℃ 부하 입구 12℃ 기준이며, 난방시 열원 입구 5℃ 부하입구 40℃ 기준임.
2. 규격 및 사양은 제품의 성는 개선을 위해 사전 예고 없이 변경될 수 있음.

지열히트펌프 제품 특징

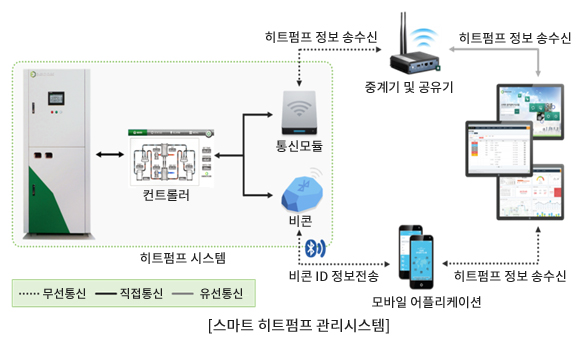

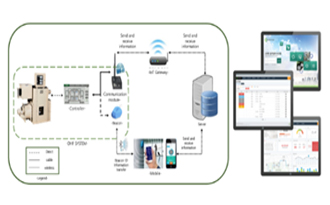

1. IT 기술을 활용한 무선 데이터 송수신 시스템

  • IoT 기반 양방향 통신 기술의 자체 개발
  • 히트펌프에서 발생되는 신호의 무선 송신 및 제어
  • Web 및 Mobile에서 히트펌프 운전 상태 확인 및 제어

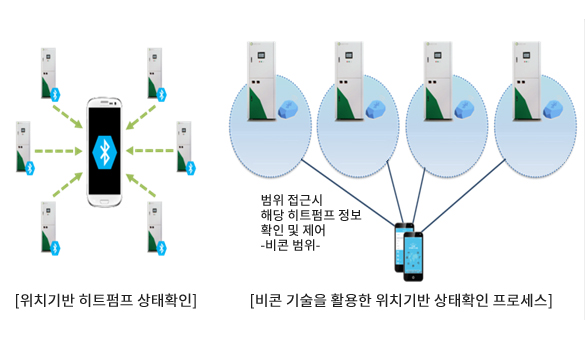

  • Beacon(블루투스) 기술 적용하여 사용자 접근 시 히트펌프 고유정보 확인
  • IoT를 활용한 히트펌프 상태 진단 및 알람

2. IOT 기술융합

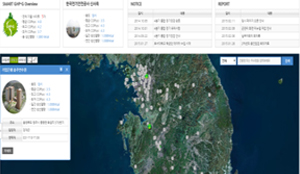

스마트 원격관리시스템

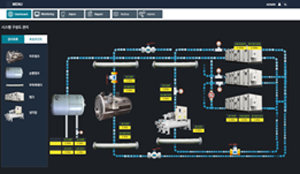

시스템 운전 관리 화면

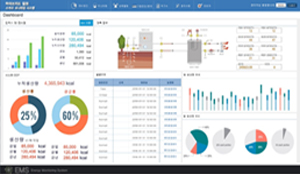

데이타분석화면
고장규칙 관리 조회
7”풀터치스크린

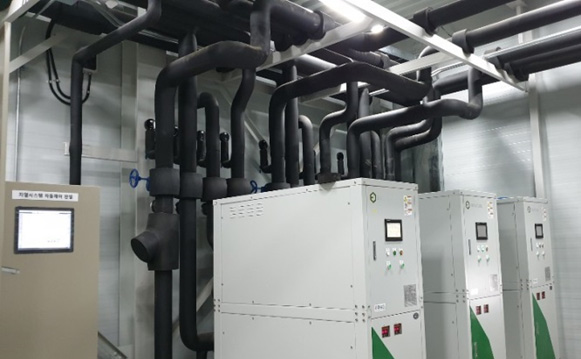

지열히트 펌프 납품실적

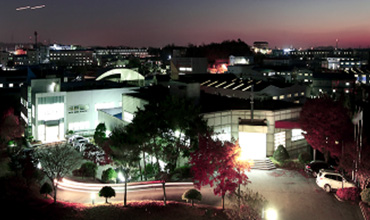

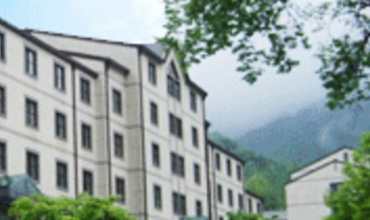

호서대학교 기숙사 (2016)

  • Location : 천안
  • Capacity : 30RT×1Sets
  • Model : EQ-30 GHS

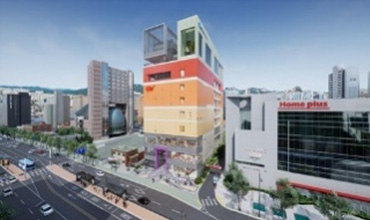

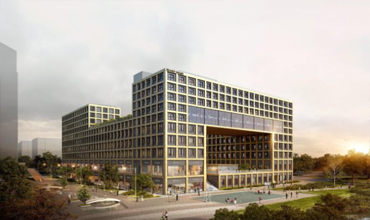

도심형 하이브리드 열공급 플랫폼 개발

  • Location : 경기도
  • Capacity : 50RT×4 SetS
  • Model : EQ-50GHS9A

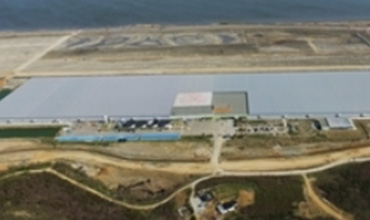

우일팜[아시아 최대 유리온실]

  • Location : 경기도 화성
  • Capacity : 50RT×6Sets
  • Model : EQ-50 GHS-H

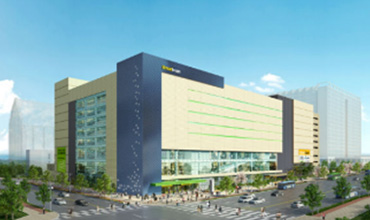

위례 스타필드

  • Location : 하남위례이마트
  • Capacity : 30RT×2Sets
  • Model : EQ-30GHS9A

NVH 코리아 화성연구소

  • Location : 화성
  • Capacity : 50RT×3Sets
  • Model : EQ-50GHS9A

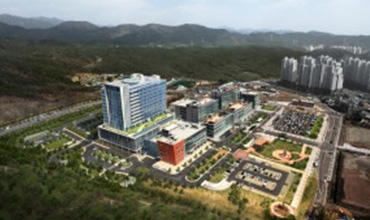

대구경북대학교병원 임상실습동

  • Location : 대구경북대병원
  • Capacity : 50RT×16Sets
  • Model : EQ-50GHS9B

방학동 CGV

  • Location : 방학동 CGV
  • Capacity : 30RT×2Sets
  • Model : EQ-30GHS9A

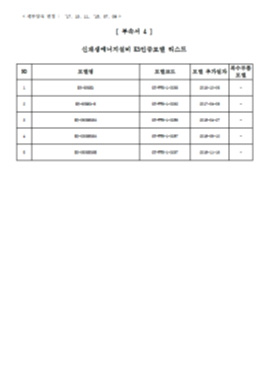

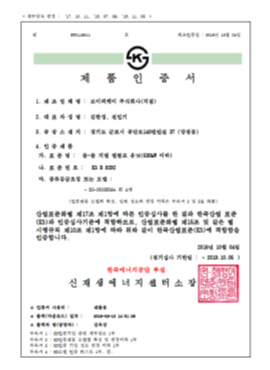

지열히트펌프 KS 인증서

에너지 융합사업

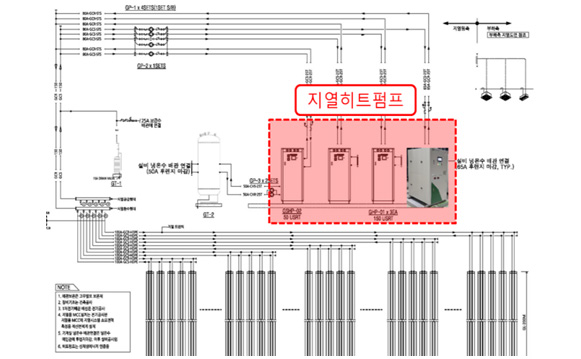

지열시스템

1. 지열시스템 이란

연중 일정한 온도(약 15℃)를 유지하는 지열을 에너지원으로 활용하는 경제적이고 친환경적인 냉난방 시스템이다.

2. 지열시스템의 장∙단점

  • 장점 : 진환경적인 재생에너지, 효율이 높아 경제성이 우수, 에너지 공급의 안정성 및 신뢰성이 높다. 냉난방이 가능
  • 단점 : 초기투자비용 증가, 지중열교환기 설치면적 필요

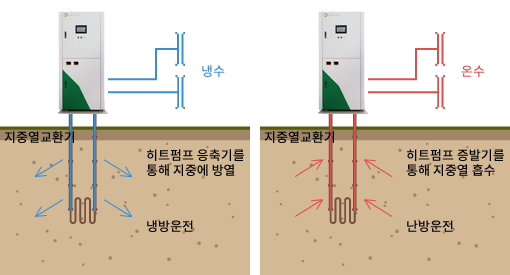

3. 지열시스템의 원리

  • 냉방운전 : 히트펌프에서 생산된 차가운 2차작동유체가 건물내부의 열을 흡수하고 히트펌프를 통하여 지중열교환기로 이송하여 열을 방출함으로써 건물 내부를 시원하게하는 시스템.
  • 난방 운전: 히트펌프에서 생산된 뜨거운 2차작동유체가 건물내부에 열을 방출하고 히트펌프를 통하여 지중열교환기에서 열을 흡수함으로써 건물 내부를 따뜻하게하는 시스템.

빙축열 시스템

1. 빙축열 시스템이란

값싼 심야전력을 활용하여 심야시간( 23:00 ~ 09:00 )에 냉동기를 가동시켜 얼음을 빙축열조에 저장하였다가 냉방이 필요한 시간에 얼음을 녹여 이용하는 시스템으로, 주간 최대부하때 냉방전력 사용을 줄이거나 피할 수 있는 냉방시스템이다

2. 빙축열 냉방시스템 종류 및 장점

  • 종류 : Capsule Type, Ice-on-Coil Type, Ice Slurry Type
  • 장점 : 운전비용 절감, 효율적인 에너지관리, 부하변동 대응 용이, 국가전력 수요 평준화 및 열원기기 용량 축소 등

3. 빙축열 냉방시스템 적용가능 건물

  • 주간에만 냉방부하가 필요한 건물 ( 예 : 오피스텔, 빌딩, 박물관 등 )
  • 주간에 냉방부하가 커서 추가적인 냉방기 설치가 필요한 건물 ( 예 : 상업용 빌딩, 백화점, 전산센타, 방송실, 연구실 등 )
  • 냉방부하가 크면서 냉방시간이 짧거나 불규칙한 건물 ( 예 : 대회의실, 실내경기장, 교회, 공연장소 등 )

ICT 융합

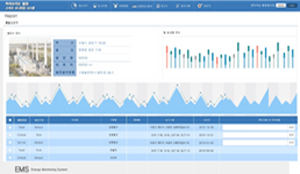

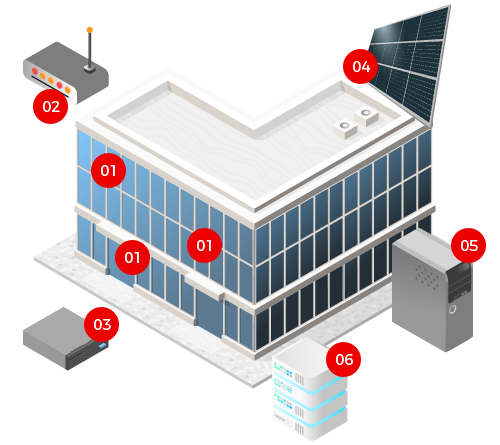

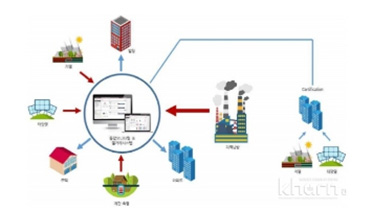

1. ICT 융합 에너지 모니터링 시스템

다양한 열원 및 사용처에 대한 에너지 모니터링 및 제어 프로그램 개발 획득 데이터의 패턴 인식 및 통계 분석을 활용한 규칙 기반의 고장 진단 등의 스마트 유지관리 시스템

01Smart Sensor / Device

에너지 저감 대상의 상태 측정과 설비 제어가 가능하며 통신 기능이 내장된 센서와 장치

02Smart Box

다양한 측정 센서와 제어 설비 등을 관리하는 장치로 내부 관리 시스템과 외부 통신서비스 간에 상호 접속 및 중계하는 장치

03Geothermal Heat Pump System

지열을 활용하여 냉난방에 필요한 에너지를 생산하는 열교환 시스템

04Photovoltaic System

태양전지를 이용하여 태양에너지를 직접 전기 에너지로 변환하는 시스템

05IBS/BAS/BMS

각종 센서와 설비에 대한 모니터링과 제어를 통해 에너지 효율 개선, 탄소저감 운영, 유지 비용 절감 효과 등을 제공하는 자동화 관리 시스템

06Energy Storage System

에너지 저장과 방출을 통해 최대전력을 분산하고 부하를 평준화하는 전력수요 제어 시스템

건물

사무실, 데이터센터, 병원, 호텔

산업

자동차, 조선, 식품, 화학, 의류

상업시설

영화관, 백화점, 쇼핑센터, 스포츠센터

인프라

공항, 항만, 철도, 발전소 등

에너지 효율화

1. PVT와 지열시스템 연계 ( 정부과제 진행중)

태양광열(PVT)-지열 히트펌프 기반 Tri-Generation(온열, 냉열, 전력) 기술개발중 IoT 기반 가변형 히트펌프 개발

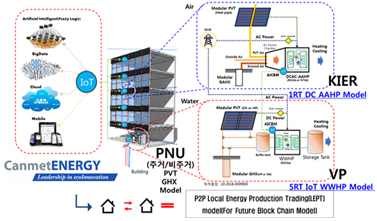

[ Smart Tri-generation(STG) 기술개념도 ]

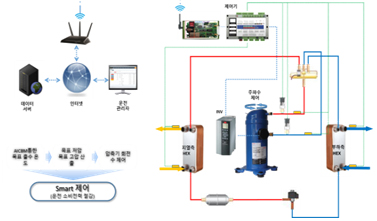

[ IoT 기반 양방향 통신 히트펌프 기술 개념도 ]

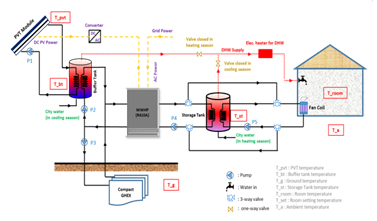

Schematic of a Trigeneration System for Pusan House

공기조화 사업

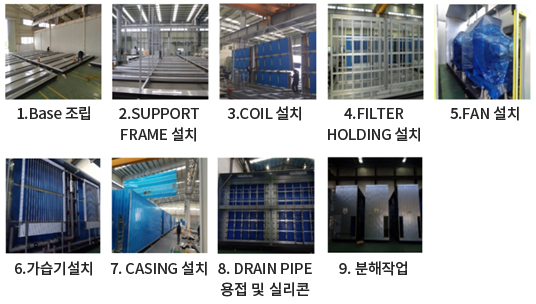

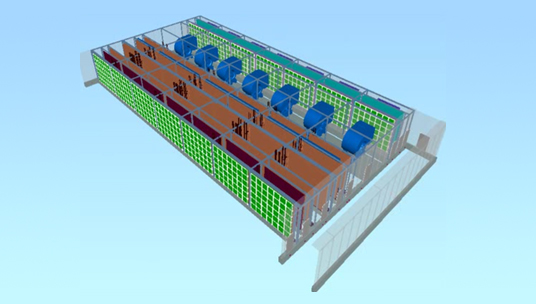

OAC (Outdoor Air Control Unit)

1. 외조기의 정의

외기를 각각의 용도에 맞는 조건으로 필요한 곳에 공급해주는 공기조화 시스템의 일종.
  • CLEAN ROOM내 에서의 온도 및 습도 컨트롤
  • 적정수준의 양압 및 CLASS 유지
  • 외기 속에 포함되어 있는 황사, 먼지, 유해 GAS 제거

2. OAC 분류

  • BUILT UP TYPE : 외기를 각각의 용도에 맞는 조건으로 필요한 곳에 공급해주는 현장맞춤형 공기조화기
  • MODULE TYPE : 설비를 각각의 MODULE 별로 UNIT단위로 조립공장에서 제작하여 현장으로 운송 후 설치 현장에서 설치. (현장 설치 시간을 단축할 수 있어 매우 효과적이다.)

3. 적용분야

LCD, 반도체 등 Super Clean Room 또는 Class가 높은 Clean Room 적용

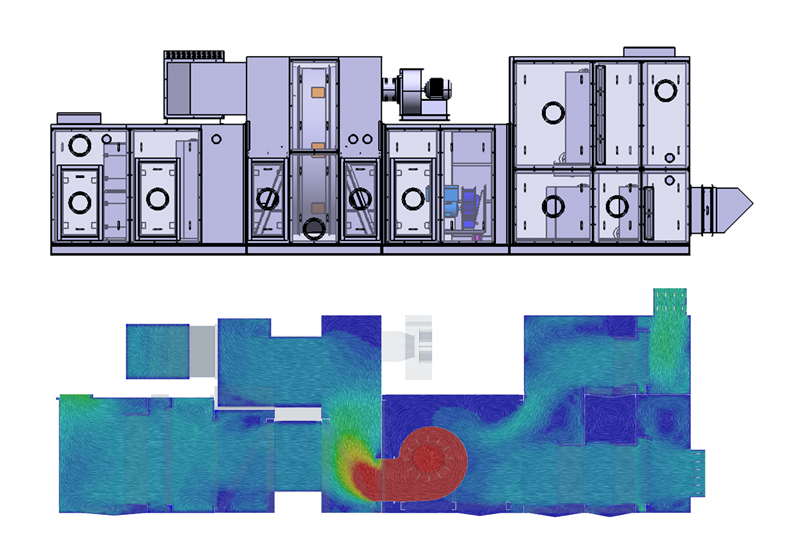

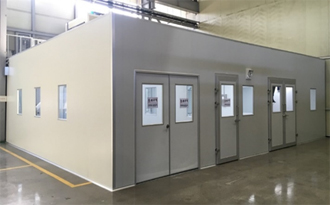

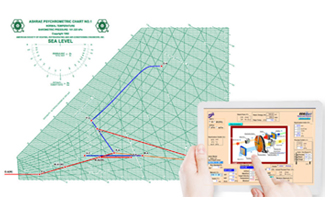

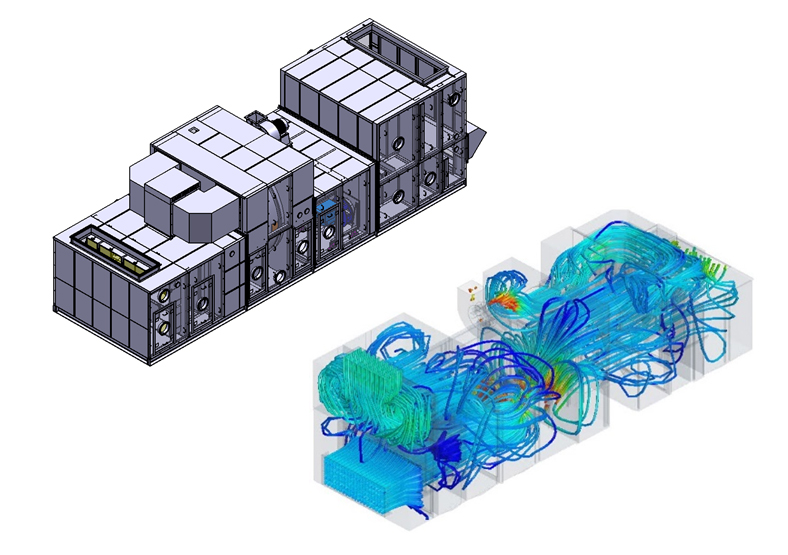

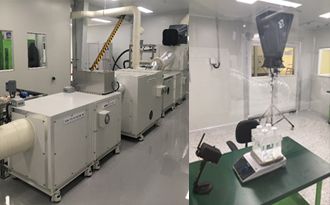

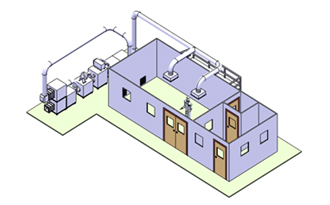

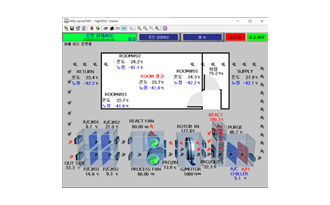

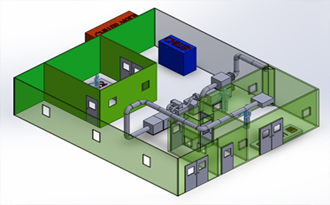

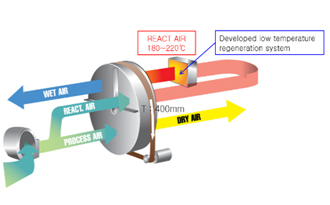

건식 제습기 (Desiccant Dehumidifier)

1. 제품의 정의 및 특징

  • 정의 : 건식 또는 화학식 제습장치라고도 하며 실리카겔 등으로 구성된 로터에 습공기를 통과시켜 공기중의 수분을 제거하는 장치.
  • 특징 : 공정에 필요한 수분을 관리하기 위한 시설 -60도 이하의 노점온도로 관리가 가능

2. 적용분야

  • 고효율 저노점 제습기 관련 : 2차전지 생산설비/ 식품제조 / OLED 생산설비 등 적용.
  • 고효율 제습기 관련 : 제약설비, 건조설비 등 적용

폐기물 자원화 ( Waste to Energy Plant)

1. 정의

폐기물에너지는 사업장 또는 가정에서 발생되는 가연성 폐기물을 가공/처리하여 얻어지는 고체/액체/기체 형태의 연료와 이를 연소 또는 변환시켜서 발생되는 열/온수/증기/전기 등과 같은 에너지를 의미 한다.

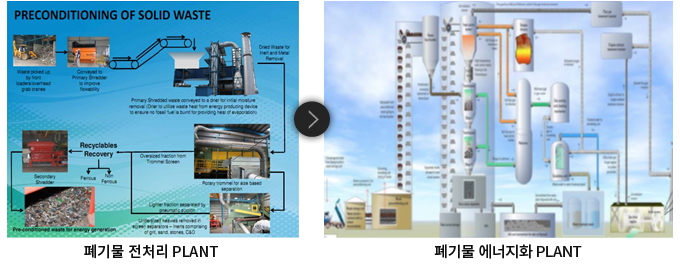

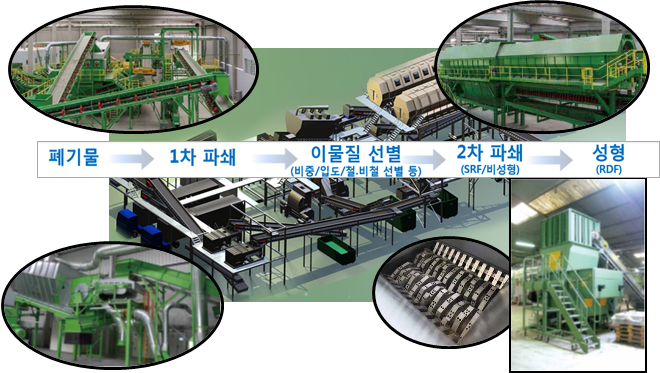

폐기물 전처리 PLANT

2. MBT(MECHANICAL BILOGICAL TREATMENT) 처리시설의 구성

  • 폐기물의 최종 처분전 기계적 분리 / 선별 및 생물학적 처리를 거쳐 재활용 가치가 있는 물질을 최대한 회수하고 환경부하를 감소시키는 시설
  • 처리된 폐기물로부터 재활용이 가능한 바이오가스 및 퇴비, 고형연료를 생산한다.

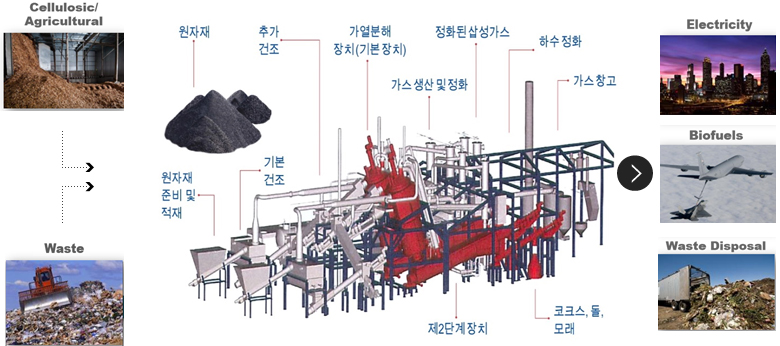

폐기물 에너지화 PLANT

3. 에너지화 PLANT

폐기물 자원화 시설 설비의 원천기술은 Gasification(열분해 방식) 기술로서 일반 폐기물중 가연성 폐기물을 선별하여 반응로(Reactor)에 투입하여 열을 가한다. 그때 발생하는 연소가스를 약650℃에서 REFORM(분자의 재 배열)하여 Syngas를 얻고 그 얻은 가스를 가스발전기(가스엔진)를 가동하여 전기를 얻고 건조 후 남은 폐기물(BIOCHAR)는 청정 연료를 필요로 하는 제약회사의 열원으로 활용한다.
