Automobile Production Line Automation Equipment Manufacturer

기술적 역량에 기초하여 자동차 조립공장에서 각종 액 저장소를 포함하여 양산라인용 액주입기 및 완성차용 최첨단 주행 지원 기술 장치를 테스트하는 설비들을 개발, 제작, 설치, 서비스까지 제공하고 있습니다. 또한, 해외 여러 국가에 CKD Turn-Key 공사의 풍부한 경험을 바탕으로 각종 운반기계 및 검차 장비를 설계, 제작, 설치 납품하고 있습니다.

BSD Test Equipment

제품명

Blind Spot Detection Test Equipment (후측방경보시스템)

제품개요

사각지역 감시장치(BSD)는 접근하는 자동차 그리고 사각지역에 위치한 자동차에 대한 정보를 운전자에게 제공하는 장치로 사각지역에 있는 자동차 등을 인지하지 못하고 차선을 변경하거나 근접하는 자동차로 인해 사고위험이 감지되는 경우 사고를 미연에 방지하기 위한 시스템의 작동검사 및 보정을 하는 장비

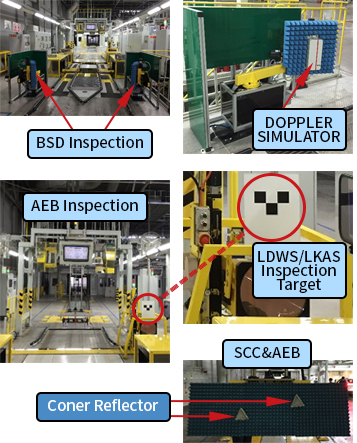

제품의 구성

검사공정	휠 얼라인먼트 공정	검사 전제 조건 : 차량 센터링 필요
	검사 조건 : 차량 후면 약 1.6M 지점
구성
공급업체	만도 / 모비스

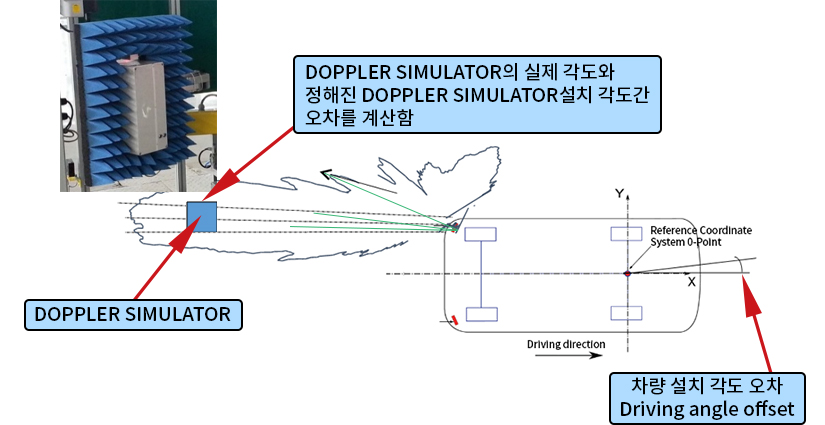

BSD 검사방법

검사차량을 정렬한다. (센터링 한다.)

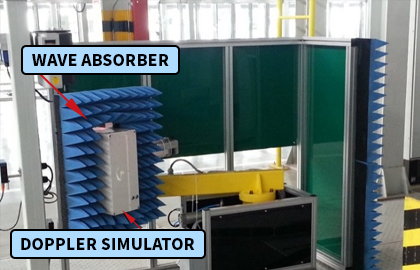

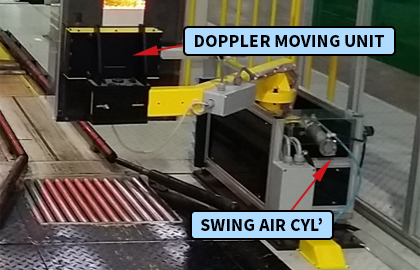

후측방에 DOPPLER SIMULATOR를 정위치 시킨다.
차량의 BSD모듈을 동작시킨다.
BSD 레이더에서 발생한 전파가 목표물에 부딪쳐서 반사하는 것을 이용하여 그 반사파를 포착한다.

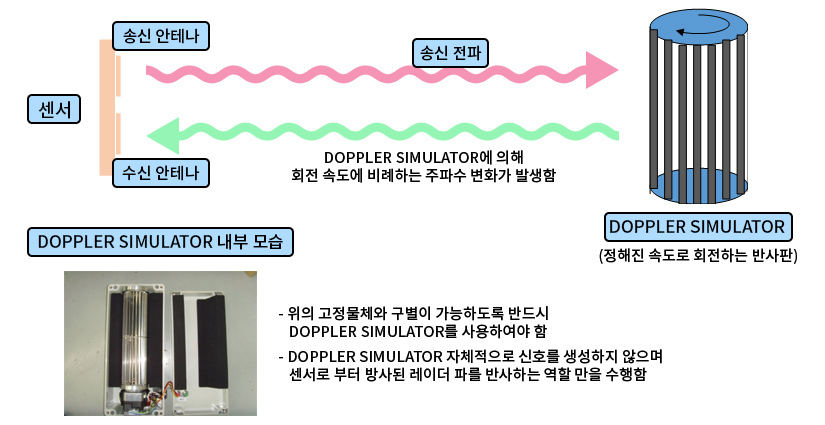

도플러 시뮬레이터 원리

모터를 이용하여 반사판을 일정속도로 회전하도록 하는 장치로 구성됨
이동하는 물체에 의해 레이더 파가 반사되는 원리를 회전하는 반사체를 이용하여 구현함
(레이더가 센서가 차량의 속도를 측정하는 방식과 동일함)
회전하는 반사판을 이용하여 회전 속도에 비례하는 주파수를 되돌려줌 (DOPPLER SIMULATOR를 이용함)

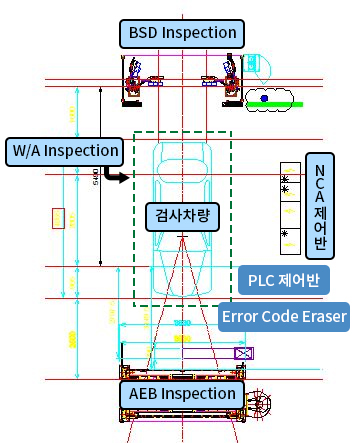

Lay-Out

장치 동작 동영상
